組串電源

更新時間：2025-12-05

產品型號：WX-150030

產品價格：電議

產品品牌：萬象系

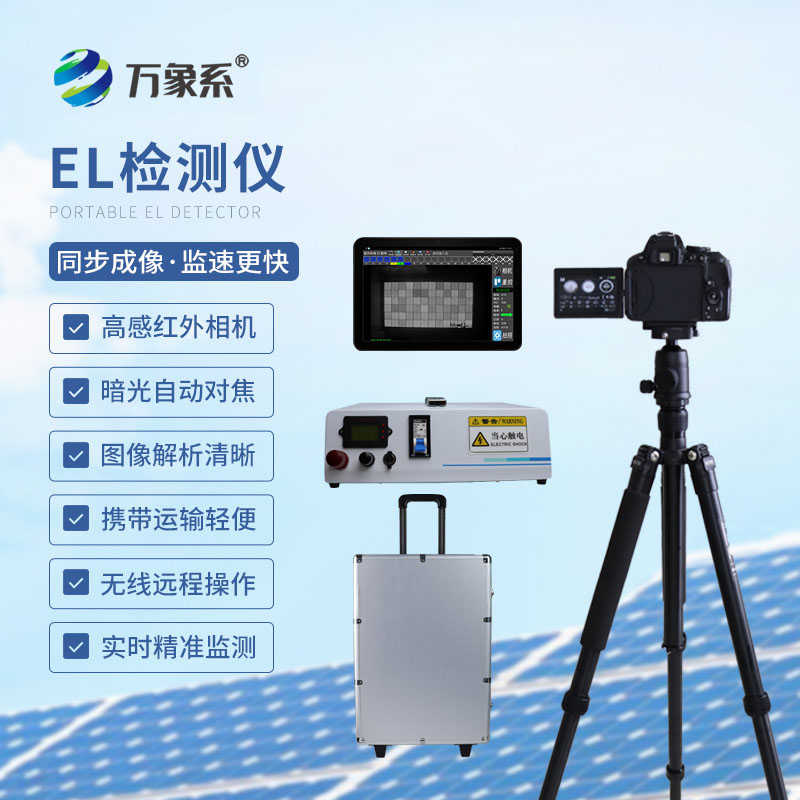

組串電源又稱EL測試組串電源，組串式EL測試電源，組串電源可以對EL的內部缺陷進行測試，為測試設備提供穩定的電力輸入，精確控制電壓和電流的穩定輸出，有效避免了因電源故障對測試設備造成的損害。

電話：15666889815 QQ：1950883583

相關推薦

產品詳情

一、組串電源產品簡介

組串電源為我司針對光伏電站組串反向上電特性所研發，通過將交流電轉換為直流電輸入電池板激發電致發光，從而進行EL的內部缺陷測試。
WX-150030為研發型程控電源，通過程序軟件系統控制組串電源的電性能與保障措施。其pro版本為高品質軟件配置，選用更高品質的進口電子元器件搭配開放式編程主機，可更好的保障組串檢測穩定性與安全性。
二、組串電源技術參數

1、EL組串電源光伏用

規格	WX-150030	WX-150050	WX-150010
電能參數	0～1500V；0～3A	0～1500V；0～5A	0～1500V；0～10A
品質	程控線性國產	程控定制進口	程控定制進口
場景	EL檢測儀單塊/組串測試	EL檢測儀單塊/組串測試	EL檢測儀+無人機EL測試
電壓輸出	0～1500V	0～1500V	0～1500V
電壓精度	1V	0.001V	0.001V
補償電壓	12V	96V	96V
電流輸出	0～3A	0~5A	0～10A
電流精度	0.1A	0.001A	0.001A
電能精準度	±0.1A；±1V	±0.001A；±0.001V	±0.001A；±0.001V
功率輸出	0～4.5KW	0～8KW	0～16KW
功率穩定度	±0.1%	±0.002%	±0.002%
輸出精度	±0.1%	±0.001%	±0.001%
輸出效率	＞80%	＞95%	＞95%
輸出線性調整率	±0.5%	±0.005%	±0.005%
輸出負載調整率	±0.5%	±0.005%	±0.005%
輸入電壓	220VAC	380VAC	380VAC
輸入頻率	50/60Hz	50/80Hz	50/100Hz
輸入功率因子	＞0.75	＞0.5	＞0.5
上電時間	手動控制	程控定時自動上電自動斷電
絕緣耐壓輸入對輸出	2500VDC
絕緣耐壓輸出對外殼	500VDC
OVP調節范圍	0-100%前面板調節（或數字接口）
OVP調節精度	±1%額定值

2、EL組串電源/程控系統

規格	WX-150030	WX-150050	WX-150010
程控控制系統	控制電流電壓輸出、監測電源工作狀態	程控面板可直接設定電源各項程控指標
程控遠程接口	RS-485C，模擬量接口（0-10V）
程控控制面板	-	電源面板可進行程序編程，控制電源通斷電時間、定時上電、保護閥值等
逆電流保護	-	可設定逆電流阻抗閥值，預防組串電流倒灌
短路保護	光伏組串反接短路保護，預防光伏組件擊穿二極管
程控緩沖保護	-	緩存式光伏組串通斷電，預防大電流直上擊穿光伏板
程控穩態輸出	-	根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件二極管）
數字電壓編程精度	-	±0.001%	±0.001%
數字電流編程精度	-	±0.001%	±0.001%
程控上升時間	-	0～10s可設定
程控下降時間	-	60ms（空載）；250ms（負載10%）；2.5s（滿載）
電壓波動控制	0.1V/ms～10V/ms	0.001V/ms～0.002V/ms
電流波動控制	0.1A～0.2A	0.001A～0.01A，or 1NF
波動控制最小時間	5ms	0.1ms
面板顯示	數顯絕緣操控面板	主機程控面板
面板控制	-	可設置電源電流電壓保護極限值OVP
光伏EL上電特性	高低電流切換測試（手動切換）	高低電流切換測試（程序自動切換）
同步上電組件數量	可同步完成1～32塊光伏板（1500V內）檢測供電接入
光伏上電接入端口	匯流箱/ 逆變器 / 組串端口 / 組件端口
穩態輸出模塊	-	穩定上電組串內各組件電能參數平均一致（防光伏板擊穿）
恒溫控制模塊	風冷持續散熱控溫	程序電子控溫45°C 可保障24小時不間斷工作
過載保護	-	可設定過載閥值，輸出過載自動停止，以防燒毀供電方空開變壓器
輸出短路自動保護	保護因電站線路或組件組串?dāng)嗦吩斐傻碾娫垂收吓c人身危險，電源自動斷電
輸入電壓自動保護	-	可保護因輸入電壓波動過大造成的電源元器件燒毀
缺相保護	可保護因三相斷路造成的電源損壞與事故
內部過熱保護	可根據內部溫度動態散熱確保不會因溫度過高燒毀電源
高壓隔離保護	確保整機外殼與面板的操作人員高壓電工作安全
輸入線	2米（6平方）
接線方式	AC220	三相三線+地線
體積重量	430x88x450mm；13kg	17kg	26kg

注：組串電源為大功率直流輸出電源，屬于高壓裝備，程控系統針對光伏電站場景所定制，可更好的保障現場人工施工的安全性。但高壓設備仍屬于高危高風險裝備，請嚴格按照操作說明，規范接線規范操作。在電源發生保護的情況下第一時間聯系廠家解決，切勿擅自接線操作，以防發生危險！！！
