光時域反射計
一、產品綜述
6422光時域反射計具備單模1310nm、1550nm、1490nm、1625nm、1650nm，多模850nm、1300nm和定制特殊波長的測試能力，可提供單波長、多波長、在線測試等多種模塊，最大動態范圍46dB，可用于干線遠距離多分支通信網絡測試；最小事件盲區0.8m，近端的連接情況可清晰分辨；最高2.5cm采樣分辨率，能夠準確定位事件點。另外提供了穩定光源、光功率計、可視紅光源、光纖端面檢查儀、WiFi模塊等多種便捷的功能選件。
二、主要特點
最大46dB動態范圍，256k數據采樣點；
PON網絡在線測試功能；
單多模一體測試功能；
通信光自動監測功能；
支持Bellcore GR196及SR-4731文件格式。
1.快速自動測試
6422的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要將光纖接入產品對應OTDR端口、點擊【測試】按鈕即可，儀器會自動設置相應的測試條件并給出最終測試結果，包括測試曲線和事件列表等。
2.特有的PON網絡測試功能
6422是光纖接入網及FTTx的測試儀器，內置有PON網絡測試功能，能夠透過多達1:128的光分路器，可以實現對PON網絡各分支的測試。
3.自動來光監測及告警功能
當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)x器內部的探測器造成不可恢復的損壞。6422具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到6422的光接口中，測試階段自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供及時的保護。
4.光纖鏈路事件智能圖示顯示功能
選擇分析模式切換按鈕，可對當前的軌跡曲線進行圖形化分析，并顯示圖形化分析界面。
5.光纖端面檢查功能
儀器選配了端面檢測功能，點擊【端面檢測】按鈕，將進入到端面檢測操作界面。

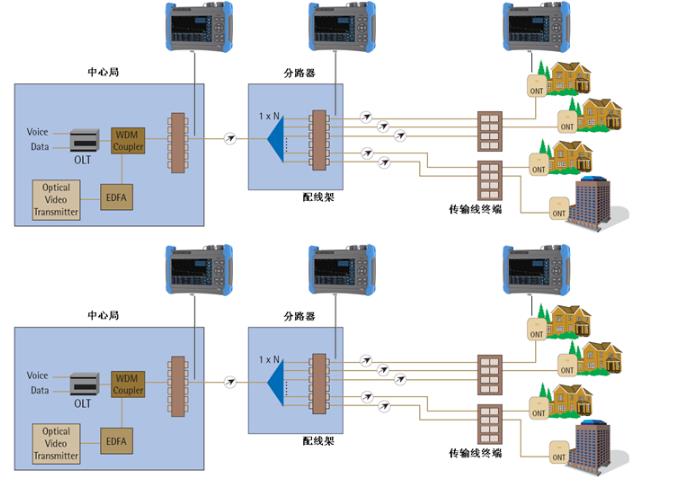

三、典型應用
四、技術規范
|
最大動態范圍 |
詳見“6422 OTDR各標準模塊技術規范” |
|
測距準確度 |
±(0.75＋距離×0.0025％＋取樣間隔)m，不計折射率誤差 |
|
測距分辨率 |
0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
|
測試量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(單模)； 0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模) |
|
測試脈寬 |
3、5、10、30、80、160、320、640、1280、5120、10240、20480ns(單模)； 3、5、10、30、80、160、320、640、1280ns(850nm多模) |
|
最大采樣點數 |
256k |
|
線性度 |
0.03dB/dB |
|
損耗分辨率 |
0.001dB |
|
折射率設置范圍 |
1.00000～1.99999(步長0.00001) |
|
距離單位 |
千米、米、千英尺、英尺 |
|
顯示 |
800×480、7英寸TFT彩色LCD(標配電容觸摸屏) |
|
光輸出接口 |
FC/UPC（標配，可選配LC/UPC、SC/UPC、ST/UPC、FC/APC） |
|
界面語言 |
可選簡體中文、英文 (可支持其它語言定制需求) |
|
外部接口 |
USB、Micro-USB、10M/100M以太網、Micro SD |
|
電源 |
AC/DC適配器：AC100V～240V、50/60Hz、1.5A 直流：15V±2V(2A) 內部鋰電池：10.8V，電池工作時間：8小時 |
|
最大功耗 |
10W（非充電） |
|
外型尺寸 |
寬×高×深≤252mm×180mm×55mm |
|
重 量 |
≤1.8kg |
|
環境適應性 |
工作溫度：-10℃～+50℃(電池充電：5℃～40℃) 存儲溫度：-40℃～+70℃(電池：-20℃～60℃) 相對濕度：5%～95%，無結露 |
VFL（選件）
工作波長：650nm±20nm
輸出功率：2mW(典型)
工作模式：CW、1Hz、2Hz
l光功率計（選件）
波長范圍：850nm～1650nm
功率范圍：-60dBm～+3dBm（或-40dBm～+26dBm）
不確定度：±5%(-25dBm、CW)
l穩定光源（選件）
工作波長：與OTDR工作波長相同
輸出功率：≥-5dBm
工作模式：CW、270Hz、1kHz、2kHz
lWiFi模塊（選件）
通過WiFi模塊，完成手機客戶端與OTDR的互聯，完成手機對OTDR進行遠程控制并接收OTDR回傳的測試結果。
l光纖端面檢查儀（選件）
l6422 OTDR各標準模塊技術規范
1.單波長模塊
|
模塊號 |
工作波長 |
波長 |
動態范圍1(dB) |
事件盲區2（m） |
衰減盲區3（m） |
|
6422-1105 |
單模1625nm (內置濾波器) |
單 波 長 |
36 |
1.5 |
4.5 |
|
6422-1106 |
單模1650nm (內置濾波器) |
36 |
|||
|
6422-1201 |
多模850nm |
24 |
1.5 |
8 |
|
|
6422-1202 |
多模1300nm |
36 |
2.雙波長模塊
|
模塊號 |
工作波長 |
波長 |
動態范圍1(dB) |
事件盲區2（m） |
衰減盲區3（m） |
|
6422-2101 |
單模1310/1550nm |
雙 波 長 |
37/35 |
1.5 |
8 |
|
6422-2102 |
單模1310/1550nm |
42/40 |
0.8 |
4.5 |
|
|
6422-2103 |
單模1310/1550nm |
45/ 42 |
|||
|
6422-2105 |
單模1550/1625nm (內置濾波器) |
36/36 |
1.5 |
8 |
|
|
6422-2107 |
單模1550 /1650nm (內置濾波器) |
36/36 |
|||
|
6422-2109 |
單模1310/1550nm |
46/46 |
0.8 |
4.5 |
|
|
6422-2108 |
單模1310/1550nm |
30/28 |
1.5 |
8 |
|
|
6422-2201 |
多模850nm/1300nm |
26/34 |
1.5 |
8 |
3.三波長模塊
|
模塊號 |
工作波長 |
波長 |
動態范圍1(dB) |
事件盲區2（m） |
衰減盲區3（m） |
|
6422-3101 |
單模1310/1490/1550nm |
三 波 長 |
37/35/35 |
1.5 |
8 |
|
6422-3102 |
單模1310/1550/1625nm (內置濾波器，雙光口) |
37/35/35 |
|||
|
6422-3103 |
單模1310/1550/1625nm (內置濾波器，單光口) |
42/40/40 |
0.8 |
4.5 |
|
|
6422-3104 |
單模1310/1550/1650nm (內置濾波器，單光口) |
42/40/40 |
|||
|
6422-3105 |
單模1310/1550/1650nm (內置濾波器，雙光口) |
37/35/35 |
1.5 |
8 |
|
|
6422-3106 |
單模1310/1550/1625nm (內置濾波器，單光口) |
30/28/28 |
4.四波長模塊
|
模塊號 |
工作波長 |
波長 |
動態范圍1(dB) |
事件盲區2（m） |
衰減盲區3（m） |
|
6422-4101 |
1310/1490/1550/1625nm (內置濾波器，雙光口) |
四 波 長 |
37/35/35/35 |
1.5 |
4.5 |
|
6422-4105 |
1310/1490/1550/1650nm (內置濾波器，雙光口) |
37/35/35/35 |
|||
|
6422-4001 |
單模1310/1550nm 多模850/1300nm |
37/35/26/34 |
1.5 |
8 |
|
|
6422-4002 |
單模1310/1550nm 多模850/1300nm |
30/28/24/28 |
注：
1.環境溫度23℃±5℃，最大測試脈沖寬度，平均時間大于180s，SNR=1；
2.量程≤1.6km、脈寬3ns，光纖端面反射損耗≥40dB，典型值；
3.量程≤1.6km、脈寬5ns或更小脈沖，光纖端面反射損耗≥50dB，典型值。
五、訂貨信息
主機：6422光時域反射計
標配：
|
序號 |
名稱 |
說明 |
|
1 |
6422光時域反射計主機 |
內含鋰電池 |
|
2 |
電源線組件 |
輸入電壓100-240Vac，50Hz-60Hz，2.0A 輸出電壓15V，輸出電流≥3A |
|
3 |
用戶手冊 |
- |
|
4 |
產品合格證 |
- |
|
5 |
專用軟包 |
- |
可選附件：
|
選件編號 |
名稱 |
型號/參數 |
|
6422-001 |
U盤 |
存儲容量≥4GB |
|
6422-002 |
SD卡 |
存儲容量≥8GB |
|
6422-003 |
USB數據線 |
長度≥0.5m |
|
6422-004 |
備用電池包 |
6422專用電池包 |
|
6422-005 |
LC適配器 |
- |
|
6422-006 |
SC適配器 |
- |
|
6422-007 |
ST適配器 |
- |
|
6422-008 |
VFL（紅光源） |
波長：650nm±20nm，輸出功率≥2mW |
|
6422-009 |
OPM（光功率計） |
波長范圍：850nm～1650nm，功率范圍：-60dBm～+3dBm |
|
6422-010 |
LS（光源） |
輸出波長與OTDR模塊相同，輸出功率≥-5dBm |
|
6422-011 |
專用工程塑料箱 |
|
|
6422-012 |
光纖端面檢測儀 |
放大倍數≥200，USB接口 |
|
6422-013 |
WiFi模塊 |

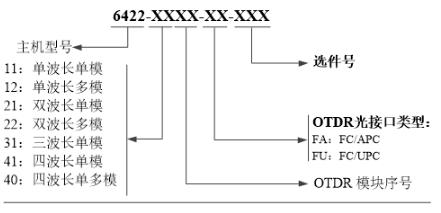

選購信息:
注：主機與OTDR模塊可分別單選，支持一個主機配多個OTDR模塊。
注：由于設計改進的需要，上述內容如有改變，恕不另行通知。
