田間氣象站
一、田間氣象站產品簡介

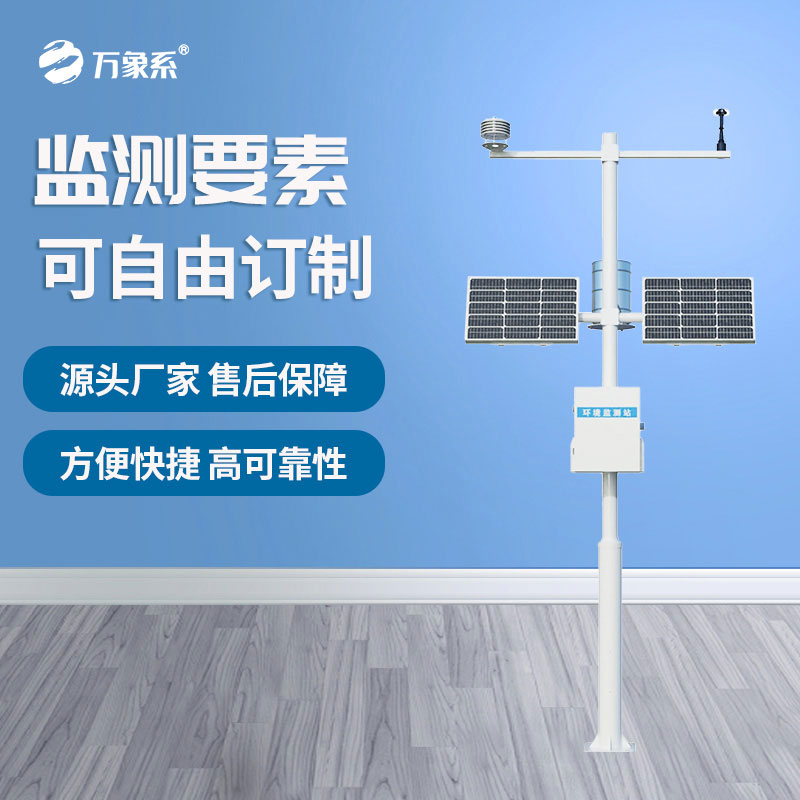

WX-NQ10小型自動氣象站（具備省級CMA證書）是一款多功能于一體、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。
該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。
二、田間氣象站產品特點
1、低功耗采集器：靜態功耗小于50uA
2、標配GPRS聯網、支持?jǐn)U展藍牙、有線傳輸
3、7寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G
4、支持modbus485傳感器擴展
5、太陽能充電管理MPPT自動功率點跟蹤
6、三米碳鋼支架，兩節法蘭盤對接
7、可短信報警，超限后向指定的手機上發送短信
8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66
三、田間氣象站技術參數
1)采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,
2)傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
3)太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
4)數據上傳間隔：1分鐘-1000分鐘可調
5)7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD
6)部分傳感器參數
名稱 | 測量范圍 | 分 辨 率 | 準 確 度 |
環境溫度 | -40～+60℃ | 0.1℃ | ±0.3℃ |
相對濕度 | 0～100%RH | 0.1% | ±2% |
光照強度 | 0-200000Lux | 1Lux | ±2% |
大氣壓力 | 300～1100KPa | 0.1KPa | ±0.3hPa |
露點溫度 | -20~+50℃ | 0.1℃ | ±0.5℃ |
土壤溫度 | -50～+80℃ | 0.1℃ | ≤±0.2℃ |
土壤濕度 | 0～100% | 0.1% | ±2% |
土壤鹽分 | 0-20ms | ±0.1ms | ±2％ |
土壤PH | 0-14 | 0.1 | ±0.2% |
風 向 | 0～360°（16方向） | 1/16 | <3°(>1.0m/s) |
風 速 | 0～70m/s | 0.1m/s | ±(0.3+0.03V)m/s |
雨量 | ≦4mm/min | 0.01mm | ±0.2mm |
紫外輻射 | 0～70W/㎡ | 1W/㎡ | ±2%W/㎡ |
日照時數 | 0～24h | 0.1 h | ±2％h |
總輻射 | 0-2000W/m2 | 0.1W/m2 | 光譜范圍：300-3000nm |
光合有效輻射 | 400～700nm | 靈 敏 度：10～50μv/μmol·m-2·s-1 | |
四、產品尺寸圖
五、產品結構圖
六、上位機軟件介紹
1、PC單機版數據接收、存儲、查看、分析軟件
2、支持串口數據接收、處理、展示
3、支持json字符串、modbus485等通信方式
4、可自設置存儲時間，modbus485采集模式下可自設置采集時間
5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等
6、支持?jǐn)?shù)據后處理功能
7、支持外置運行javascript腳本
七、安卓APP介紹
1、安卓單機版數據接收、存儲、查看、分析軟件
2、支持藍牙數據接收
3、手機休眠后軟件后臺接收、處理
4、json數據自動添加設備，modbus設備支持掃碼添加設備
5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。
6、支持?jǐn)?shù)據后處理功能
7、支持外置運行javascript腳本
八、云平臺介紹
1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2、支持多帳號、多設備登錄
3、支持實時數據展示與歷史數據展示儀表板
4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5、支持可短信報警及閾值設置
6、支持地圖顯示、查看設備信息。
7、支持?jǐn)?shù)據曲線分析
8、支持?jǐn)?shù)據導出表格形式
9、支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。
10、支持?jǐn)?shù)據后處理功能
11、支持外置運行javascript腳本
